Filtre

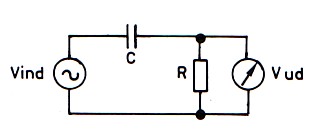

1. Hvilken type filter ses på diagrammet?

a) Notch filter
b) RC-filter
c) Resonanskreds
d) LC-filter

2. Se diagram i opgave 1. Hvilken funktion har filteret?

a) Svingningskreds
b) Højpasfilter
c) Lavpasfilter
d) Båndstopfilter

3. Hvilken funktion har dette filter?

a) Sugekreds
b) Båndstopfilter
c) Højpasfilter
d) Lavpasfilter

4. Modstanden R indgår ikke i filteret. Hvilken slags filter ses på diagrammet?

a) LC-filter
b) Notch filter
c) RC-filter

5. Se diagrammet i opgave 4. Hvilken funktion har filteret?

a) Netstøjfilter
b) Højpasfilter
c) Lavpasfilter
d) Notch filter

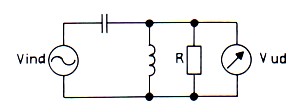

6. Modstanden R indgår ikke i filteret. Hvilken funktion har filteret?

a) Lavpasfilter
b) Højpasfilter
c) Transformer
d) Noise blanker

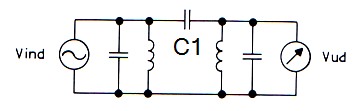

7. Kondensatoren C1 har en ganske lille værdi. Hvilken funktion har filteret på diagrammet?

a) Båndpasfilter
b) Båndstopfilter
c) Lavpasfilter
d) Højpasfilter

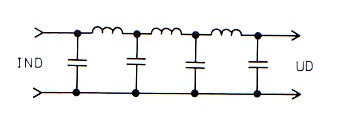

8. Dette filter er anbragt på en HF-senders udgang. Hvilken funktion har filteret?

a) Højpasfilter
b) Lavpasfilter
c) Notch filter
d) SWR begrænser

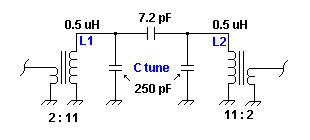

9. Dette filter er anbragt i indgangstrinet i en modtager. Hvilken funktion har filteret?

a) Højpasfilter
b) Lavpasfilter
c) Båndstopfilter
d) Båndpasfilter

10. Hvad kaldes dette filter?

a) Højpasfilter
b) Båndpasfilter
c) Netfilter
d) Balun

11. Hvilket navn anvendes nogle gange i stedet for "parallelsvingningskreds"?

a) Støjfilter
b) Spærrekreds
c) Sugekreds

12. Hvilket navn anvendes nogle gange i stedet for "seriesvingningskreds"?

a) Sugekreds
b) Spærrekreds
c) Parasitkreds

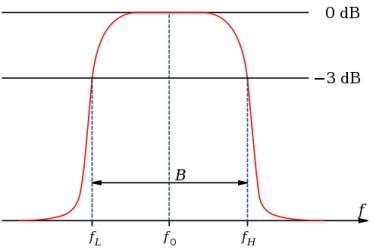

13. Hvilket filter vises på grafen (den røde linie)?

a) Højpasfilter
b) Båndpasfilter
c) Lavpasfilter

14. Hvilket filter vises på grafen (den røde linie)?

a) Notch filter
b) Båndpasfilter
c) Højpasfilter
d) Lavpasfilter

15. Hvilket filter vises på grafen (den blå linie)?

a) Højpasfilter
b) Notch filter
c) Lavpasfilter
d) Båndpasfilter
